Частотні перетворювачі Delta VFD-EL VFD022EL43A 3ф 380В

В наявності

Код товару: VFD022EL43A

Delta Electronics

Доступні варіанти

Плати зв'язку

8000₴

Базовий перетворювач для простих завдань. Ідеальний баланс на ринку (ціна-якість).

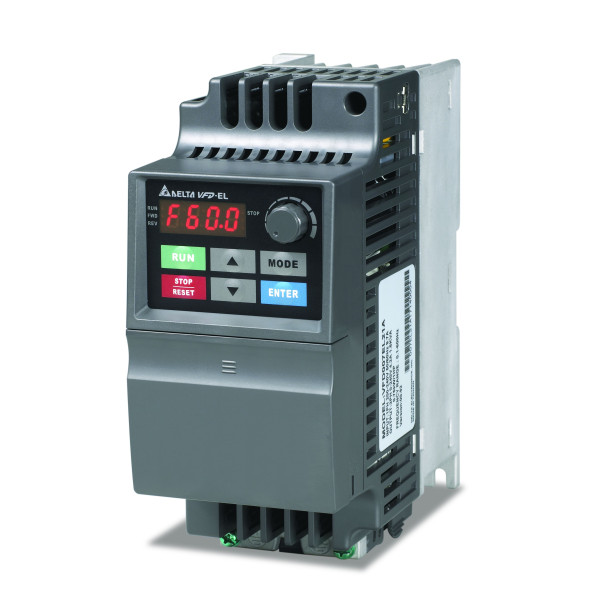

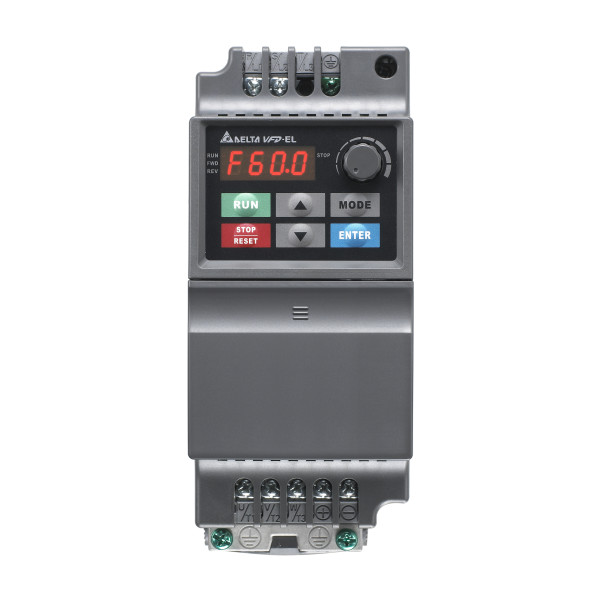

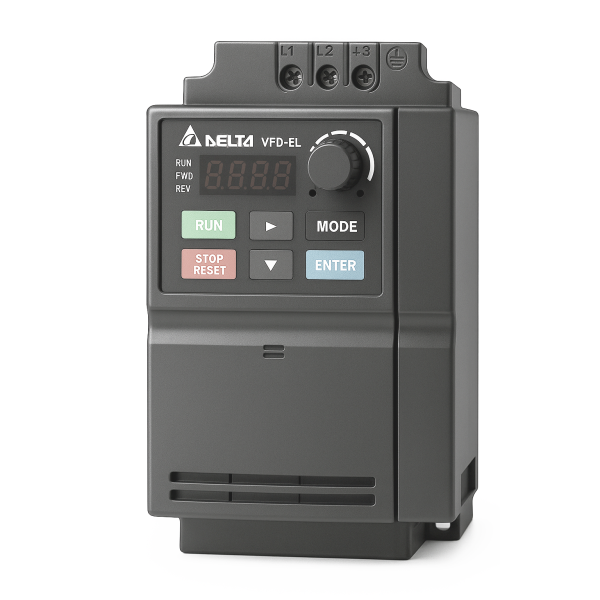

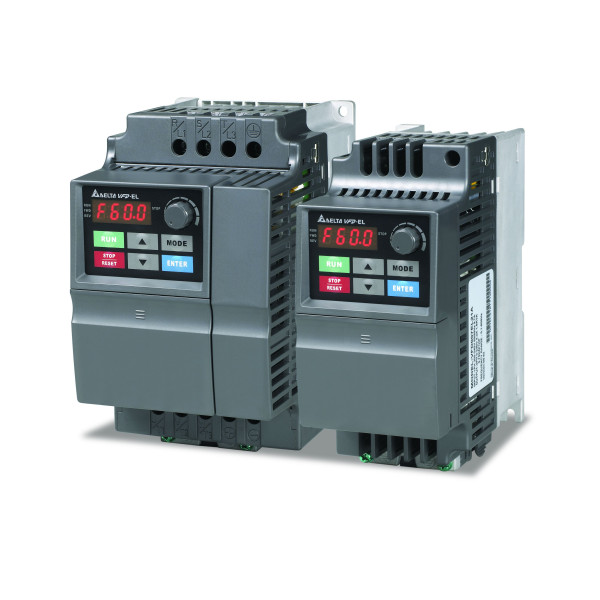

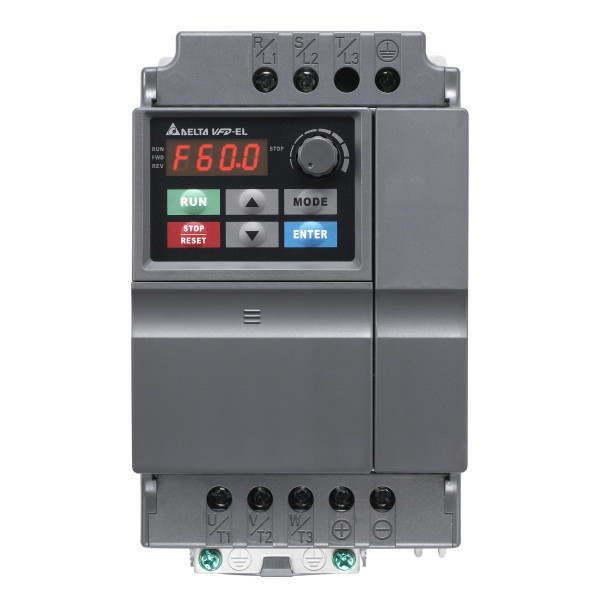

Частотний перетворювач Delta VFD-EL 2,2 кВт VFD022EL43A

Надійне рішення для трифазної мережі 380В

Параметри моделі:
Потужність: 2,2 кВт
Живлення: 3 фази, 380В
Модель: VFD022EL43A

Переваги:

Підтримка векторного та V/f керування
Інтегрований EMC-фільтр класу B
Розширення за допомогою Profibus, DeviceNet, CANopen

Оптимальний вибір для потужного промислового обладнання та систем насосів.

Система позначення:

Приклад: VFD007EL23A

VFD – Частотний перетворювач (Variable Frequency Drive)
007 – Потужність двигуна: 0.75 кВт
EL – Серія VFD-EL
23 – Живлення: 3 фази, 380В
A – Модифікація

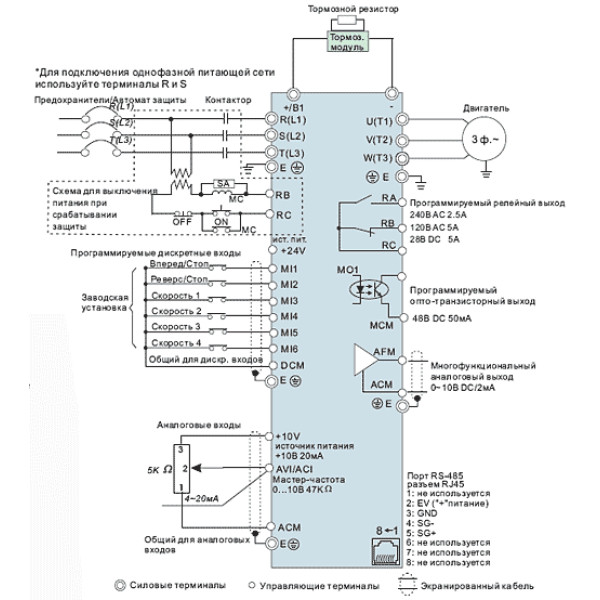

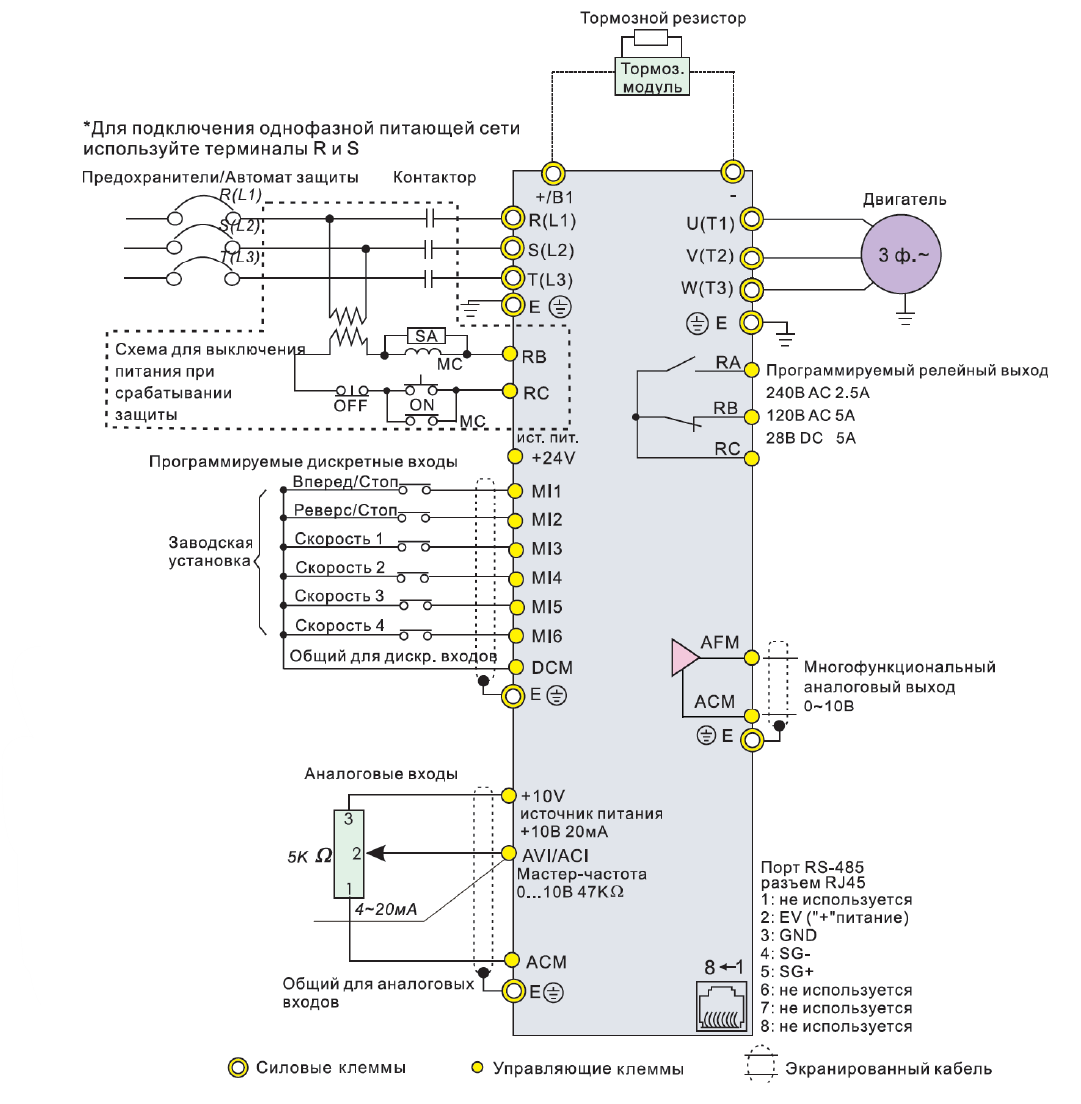

Схема підключення:

Загальна схема підключення з клемами живлення, керування та аналоговими входами/виходами показана на зображенні нижче.

Основні характеристики
Виробник	Delta Electronics
Серія	VFD-EL
Модель (артикул)	VFD022EL43A
Потужність (кВт)	2.2
Базова панель керування	RC-01
Векторний режим без енкодера	Так
Вбудований потенціометр	Так
Закони керування U/f	Квадратичний, Лінійний
Максимальна вихідна частота	600 Гц
Максимальна кількість фіксованих швидкостей	16
Тип панелі програмування	Незнімна
Підтримка CANopen	CME-COP01
Підтримка DeviceNet	CME-DN01
Підтримка LonWorks	CME-LW01
Підтримка Profibus DP	CME-PD01
Розширена панель програмування	VFD-PU06
Скалярний режим керування	Так
Струм протягом 1 хвилини	8.20 А
Номінальний струм	5.50 А
Кількість дискретних входів	6
Кількість релейних виходів	1
Аналогові входи	1 (0-10В або 4-20мА)
Аналогові виходи	1 (0-10В)
Максимальний момент перевантаження	150% (на 1 хвилину)
Вбудований ПЛК	Ні
Вбудований регулятор	PID
EMC фільтр	Так
Інтерфейс RS-485/Modbus	Так
Гальмівний модуль	BUE20015
Фази / Напруга на вході	3 фаза / 380 В
Фази / Напруга на виході	3 фази / 380 В
Ступінь захисту IP	IP20
Маса пристрою	1.1 кг
Висота	174 мм
Глибина	136 мм
Ширина	100 мм

Документація:

Програмне забезпечення Delta VFD-Soft

Delta VFD-Soft — це програмне забезпечення, розроблене компанією Delta Electronics для налаштування, моніторингу та управління частотними перетворювачами (інверторами) серій VFD. Це зручний інструмент для інженерів, монтажників та сервісного персоналу, який значно полегшує роботу з інверторами.

Основні функції VFD-Soft:

Налаштування параметрів інвертора: Можна легко змінювати, зберігати та завантажувати параметри на пристрій. Підтримка копіювання параметрів між інверторами.
Моніторинг у реальному часі: Візуалізація таких параметрів, як частота, струм, напруга, статус аварій. Живі графіки для аналізу поведінки системи.
Діагностика та обробка помилок: Журнал помилок і подій. Допомагає швидко виявляти несправності.
Зв'язок: Підключення через RS-485, USB або Ethernet (залежно від моделі інвертора). Підтримка протоколу Modbus.
Зберігання конфігурацій: Можна зберігати всі параметри у файл на ПК, що зручно для архівації або подальшого аналізу.
